Asservimento transfer / centri di lavoro

Gli impianti di asservimento di macchine transfer o centri di lavoro prevedono tipicamente:

  • Alimentazione pazzi mediante nastri di visione
  • Eventuali stazioni di riappoggio / ribaltamento
  • Carico in macchina
  • Scarico da macchina
  • Lavaggio
  • Soffiaggio
  • Evacuazione pezzi finiti

Il sistema di alimentazione può anche prevedere l'utilizzo diretto di cassoni o pallet da cui prelevare i particolari anche con sistemi di visione 3D.

Lo scarico dei pezzi finiti può prevedere un sistema di pallettizzazione sia in cassetta che direttamente su pallet.

Esempio 1: Asservimento singolo centro di lavoro

Layout complessivo

Esempio 1

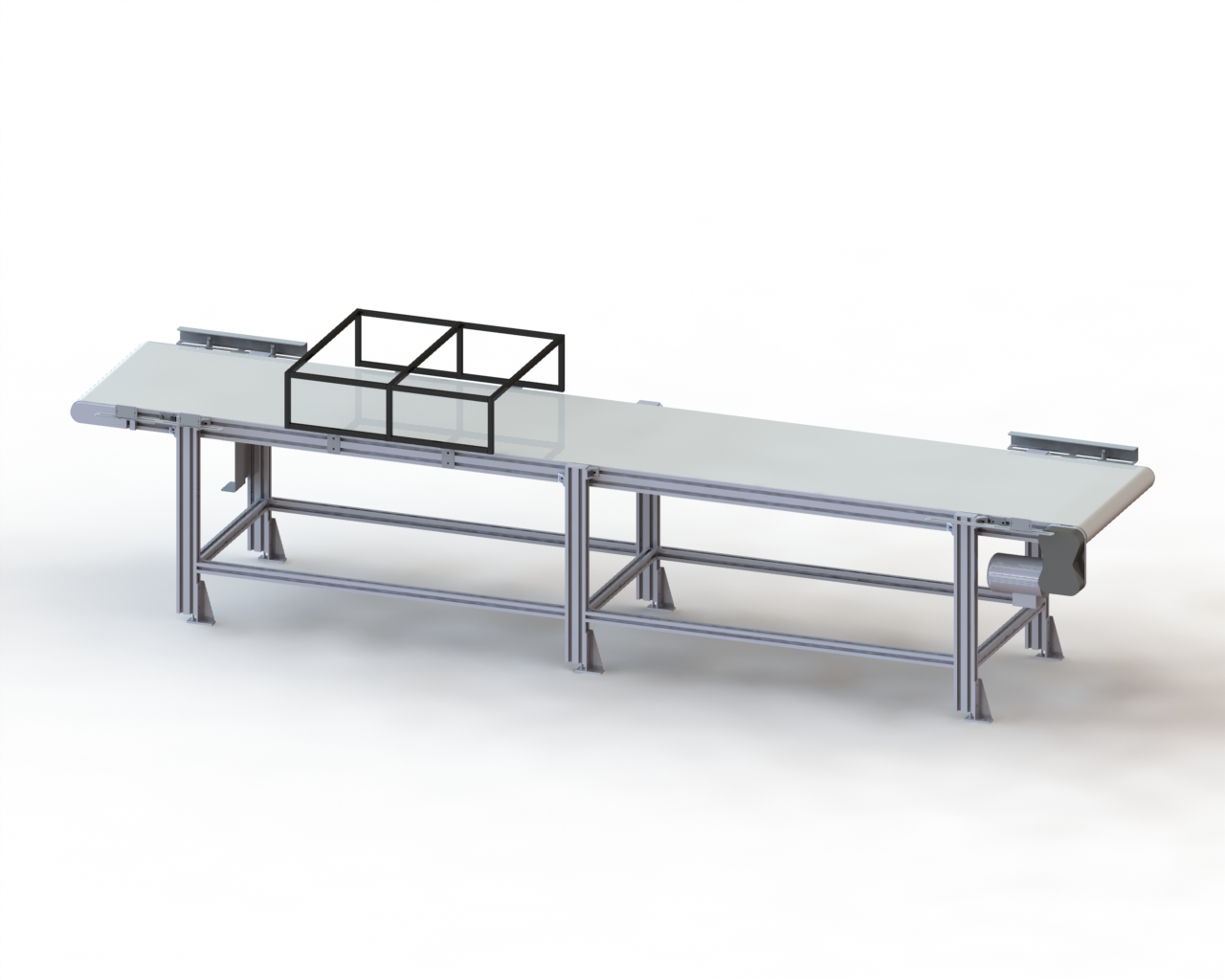

Nastro di carico con tunnel di sicurezza

Nastro di carico

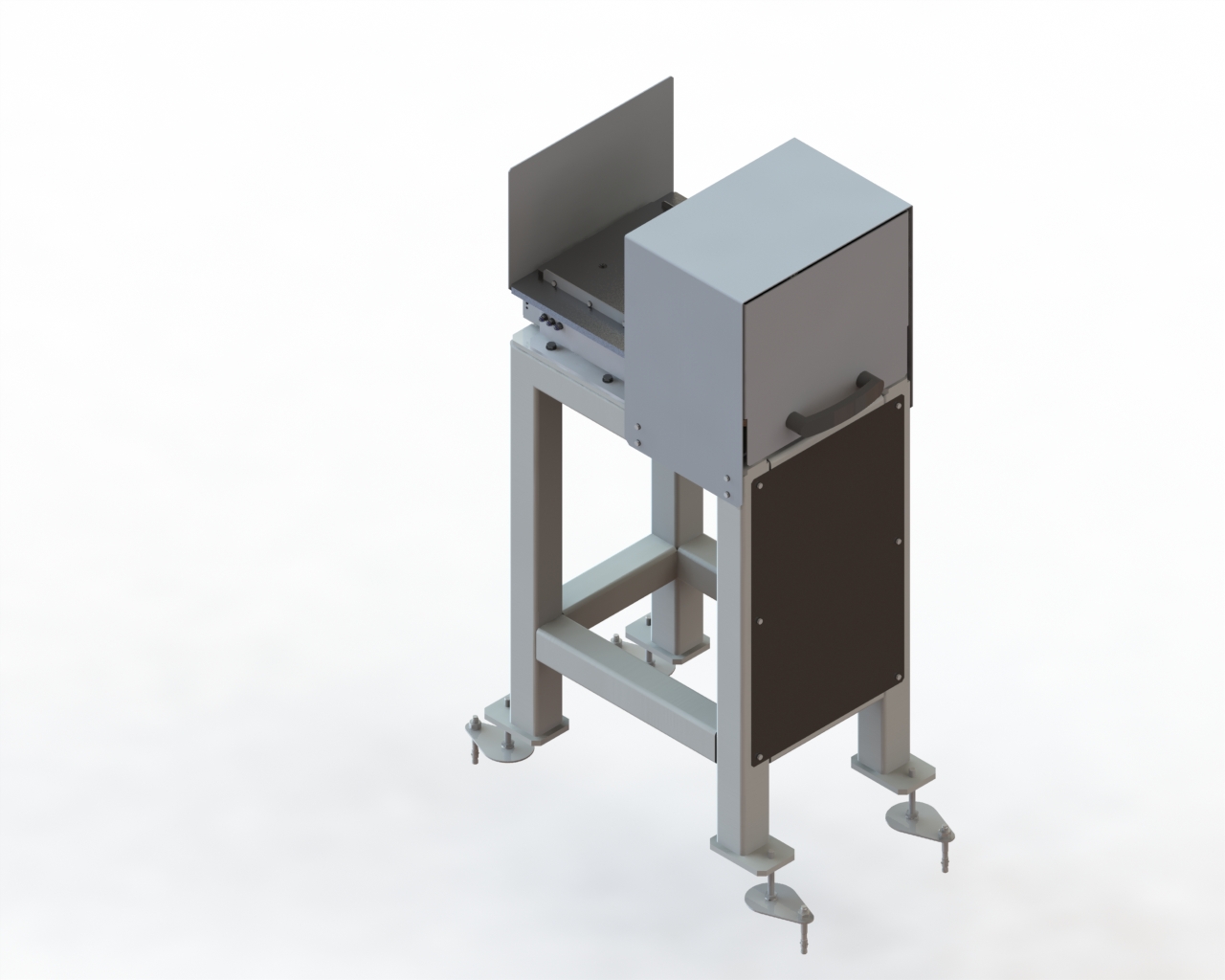

Cassetto controllo qualità

 cassetto

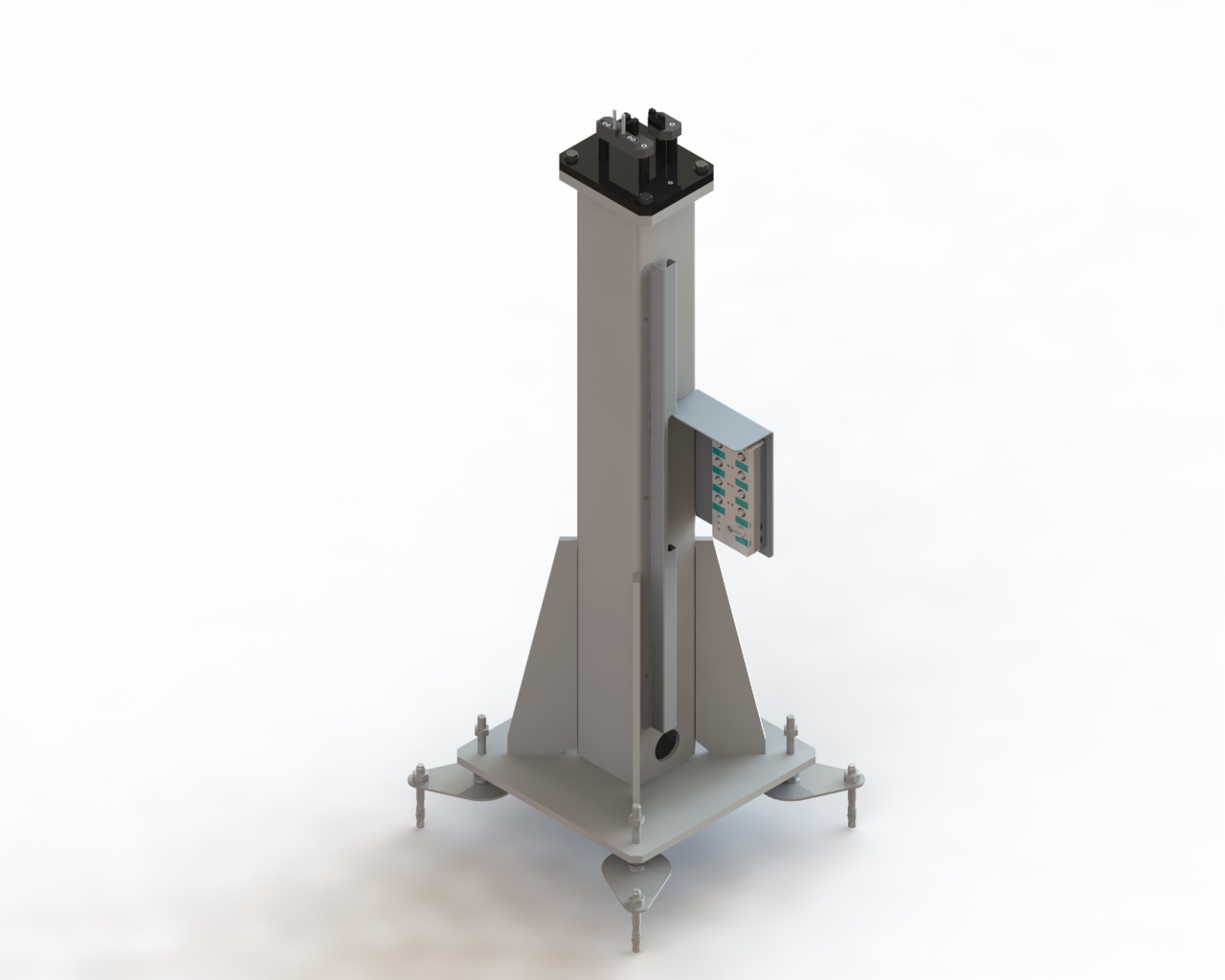

Stazione riappoggio pezzi

riappoggio

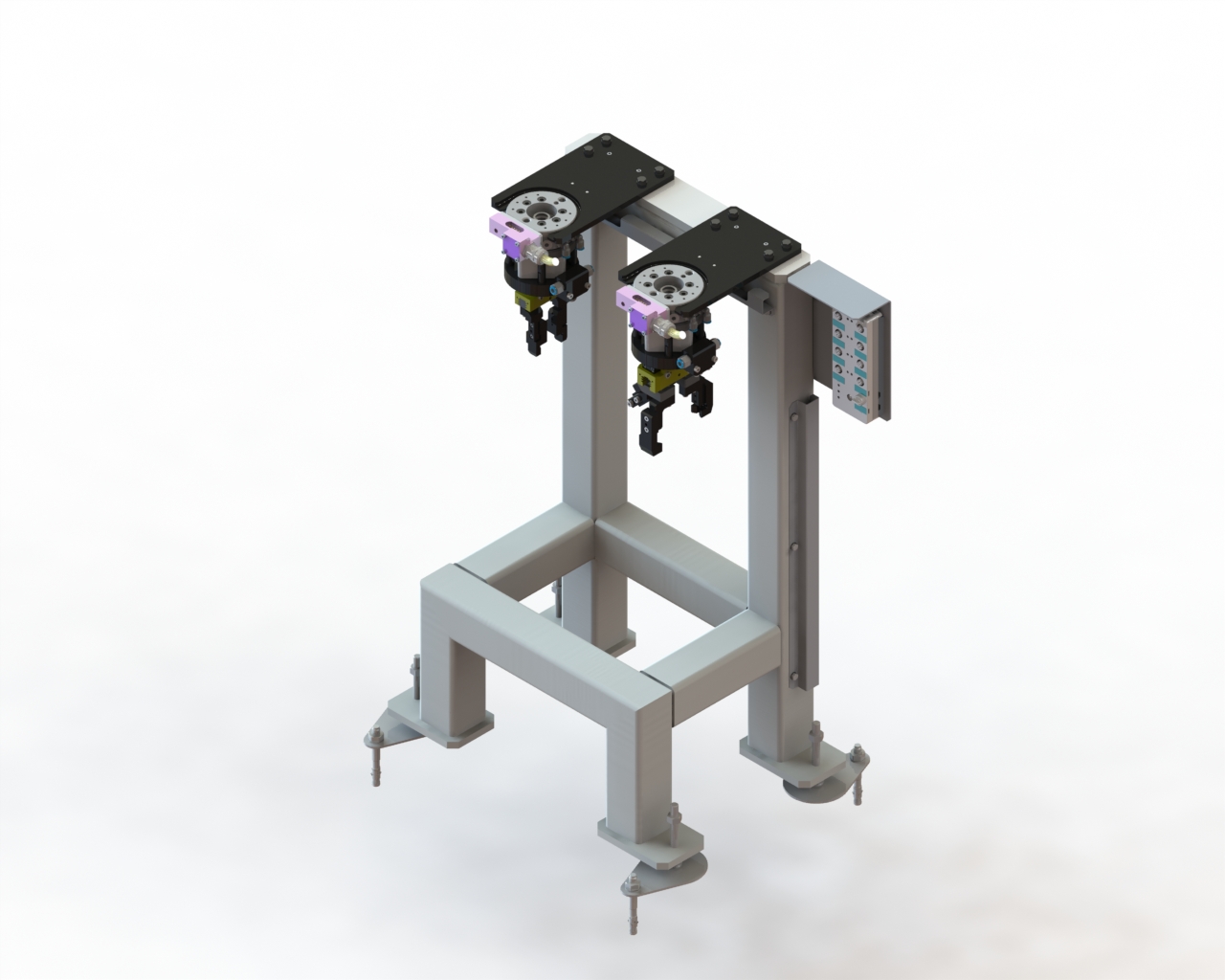

Stazione cambio pinze

cambio_pinze

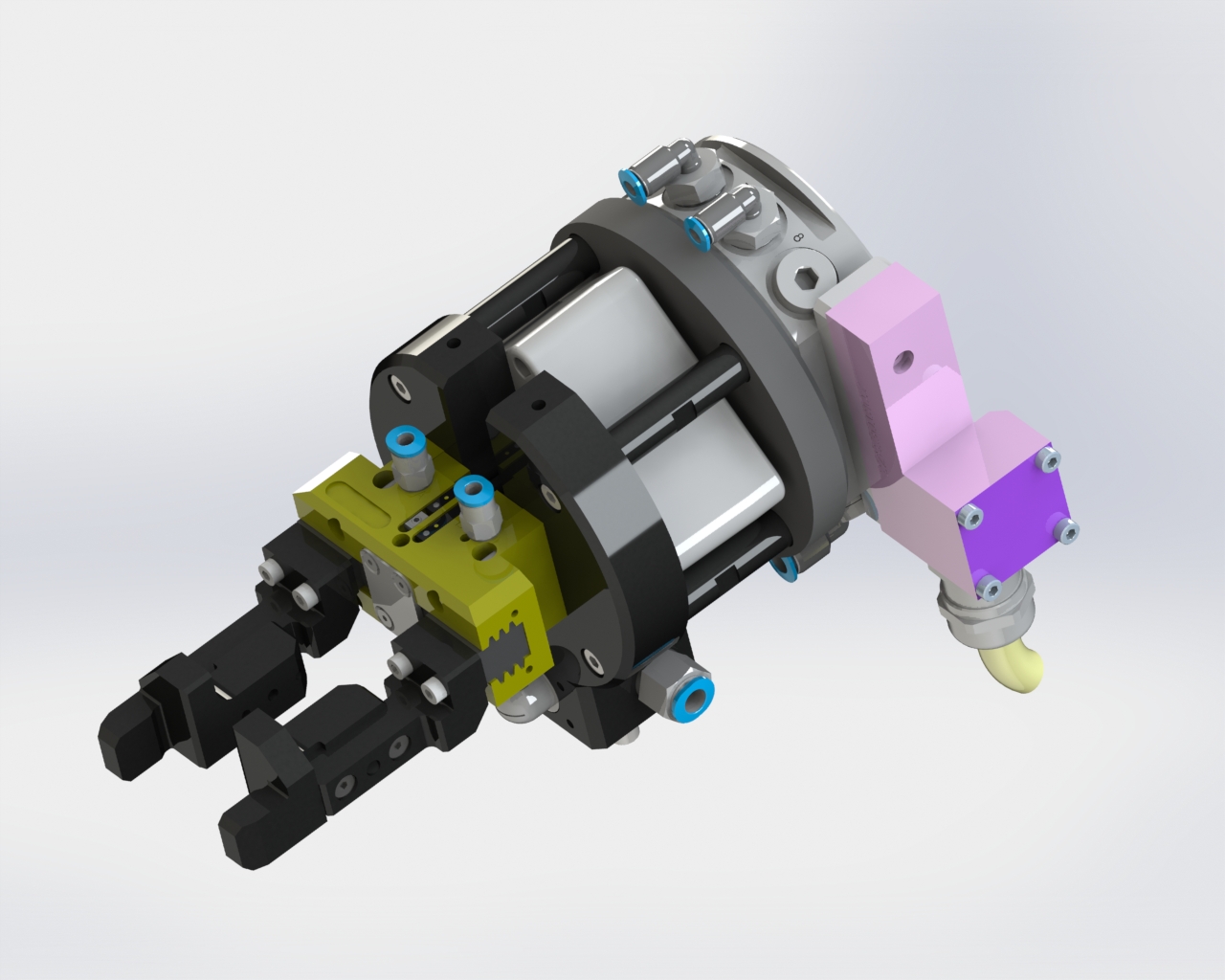

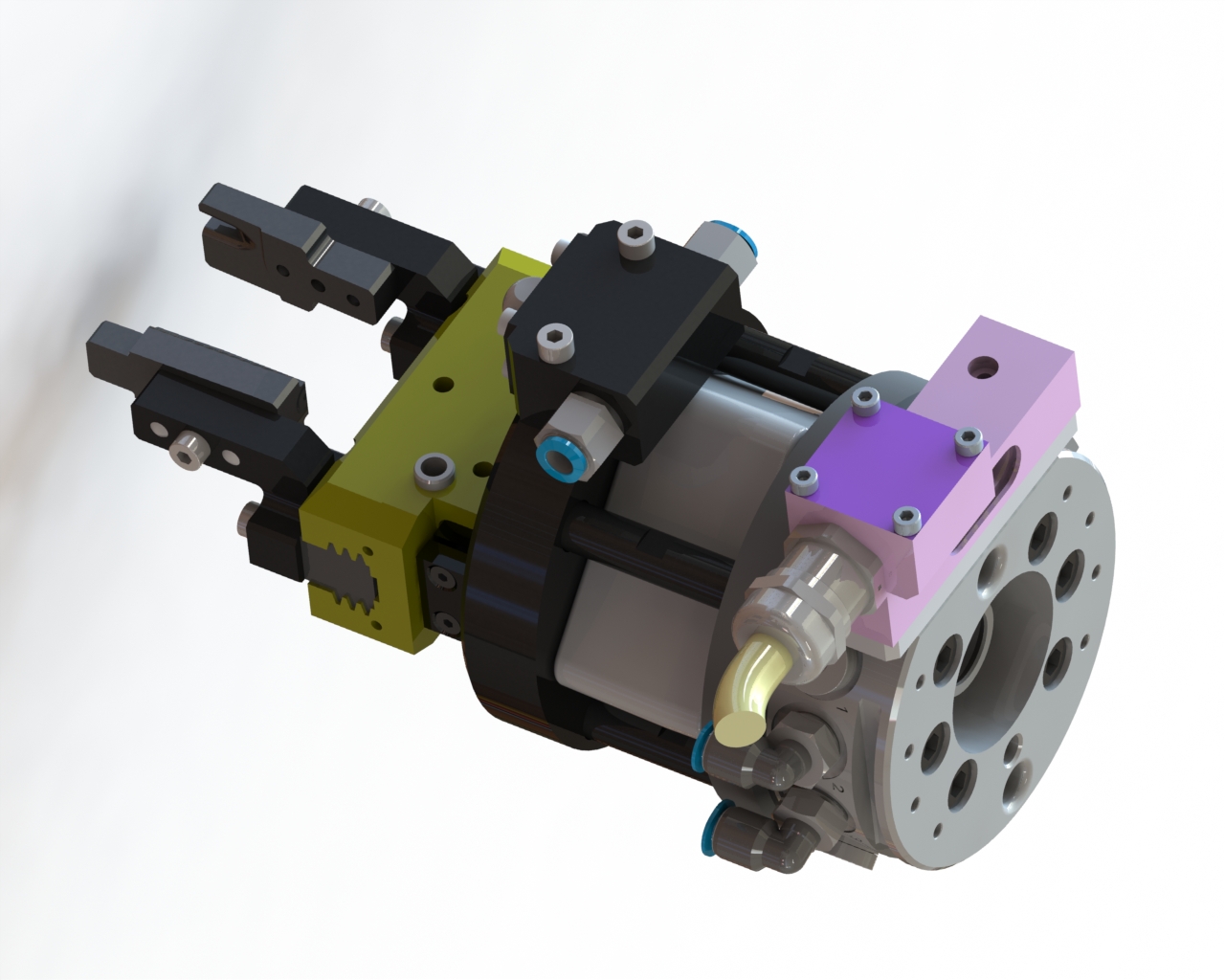

Pinze di manipolazione

Pinza carico e scarico pezzo 1

Pinza1

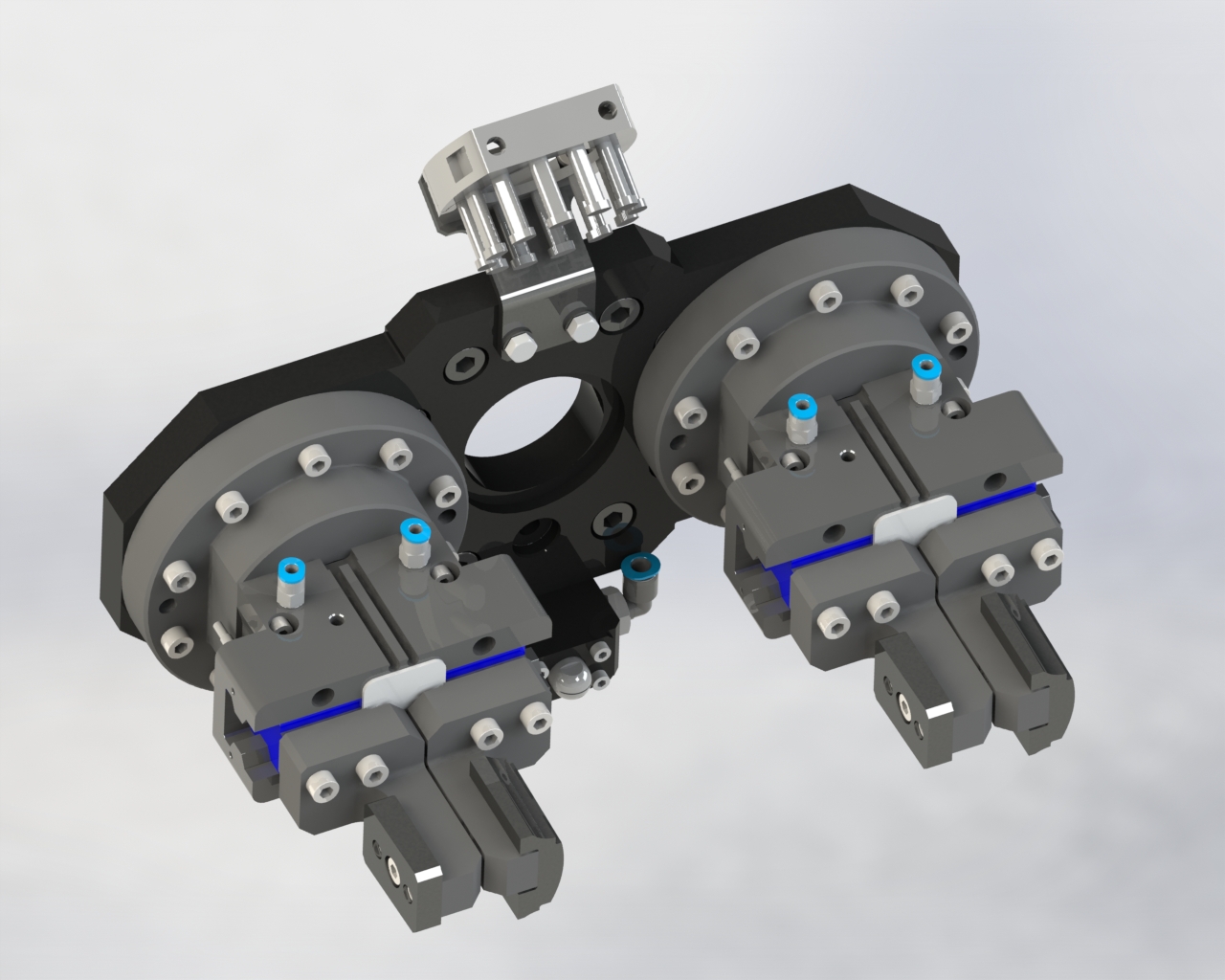

Pinza carico e scarico pezzo 2 con doppia presa

Pinza2

Pinza carico e scarico pezzo 3 con singola chela con doppia improntapinza3




Esempio 2: Asservimento doppio centro di lavoro

Pinze di manipolazione pezzi

Pinza prelievo e deposito da nastro

Pinza_carico

Pinza carico e scarico macchine

Pinza_scarico

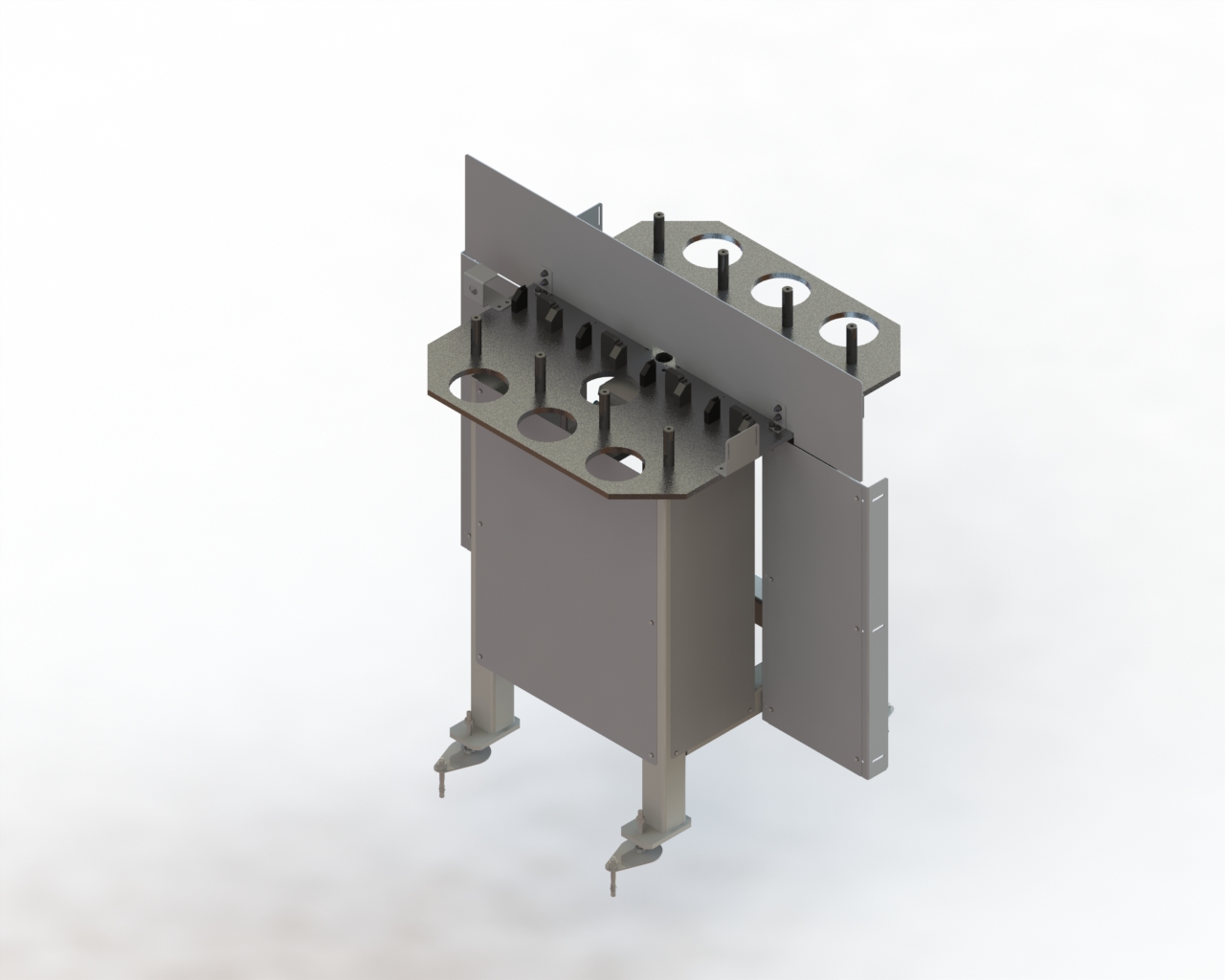

Tavola rotante di carico

tavola_carico

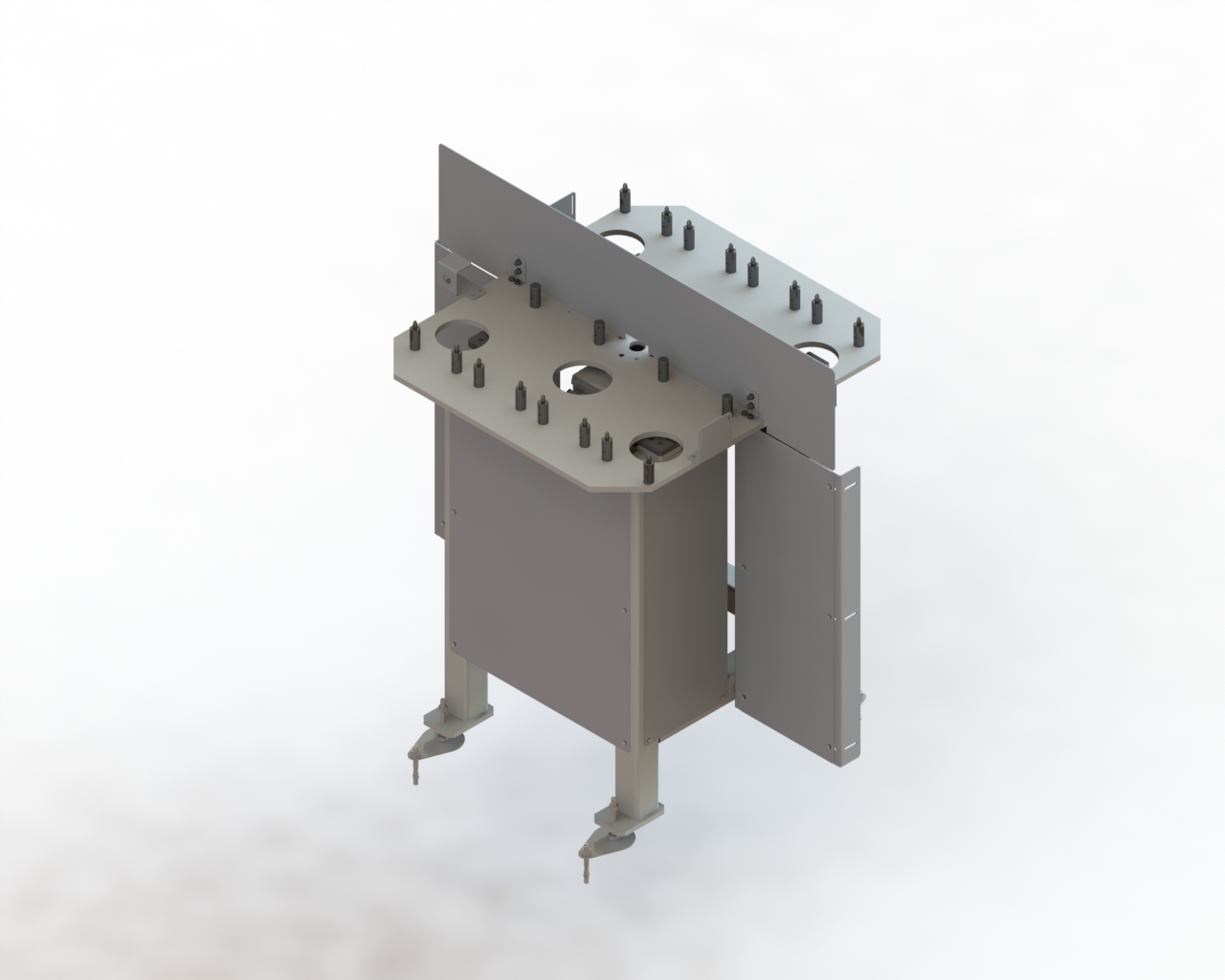

Tavola rotante di scarico

tavola_scarico

Stazione di soffiaggio

soffiaggio

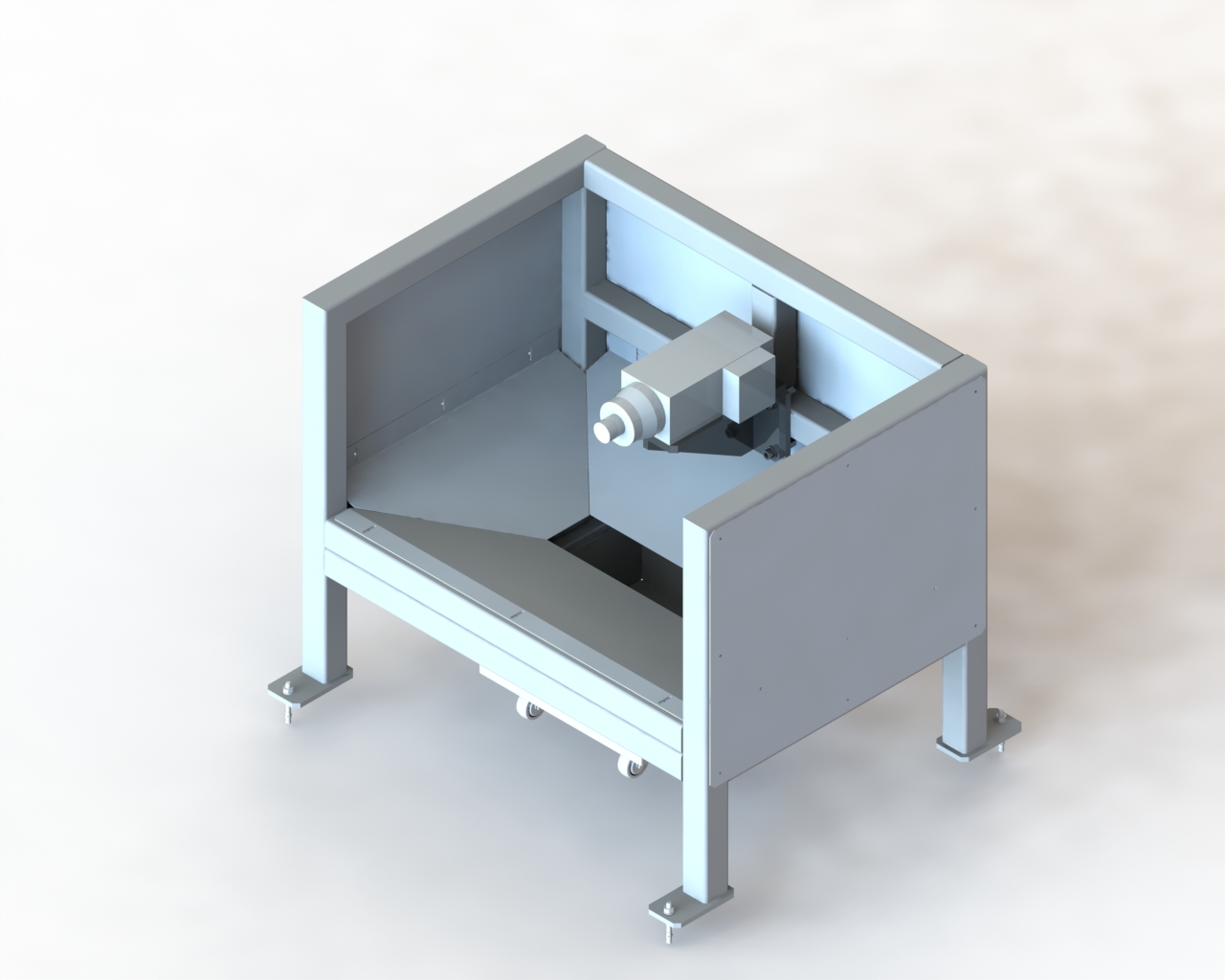

Stazione di sbavatura

sbavatura
